RALKY SUPERA DESAFIOS TÉCNICOS COM EQUIPAMENTOS DOKA EM PROJETO PREMIADO LOCALIZADO NO CORAÇÃO DE SÃO PAULO
Obra:
Edifício HY Pinheiros
Local:
Avenida Rebouças, São Paulo, Brasil
Responsável:
Porto Ferraz
Desafios:

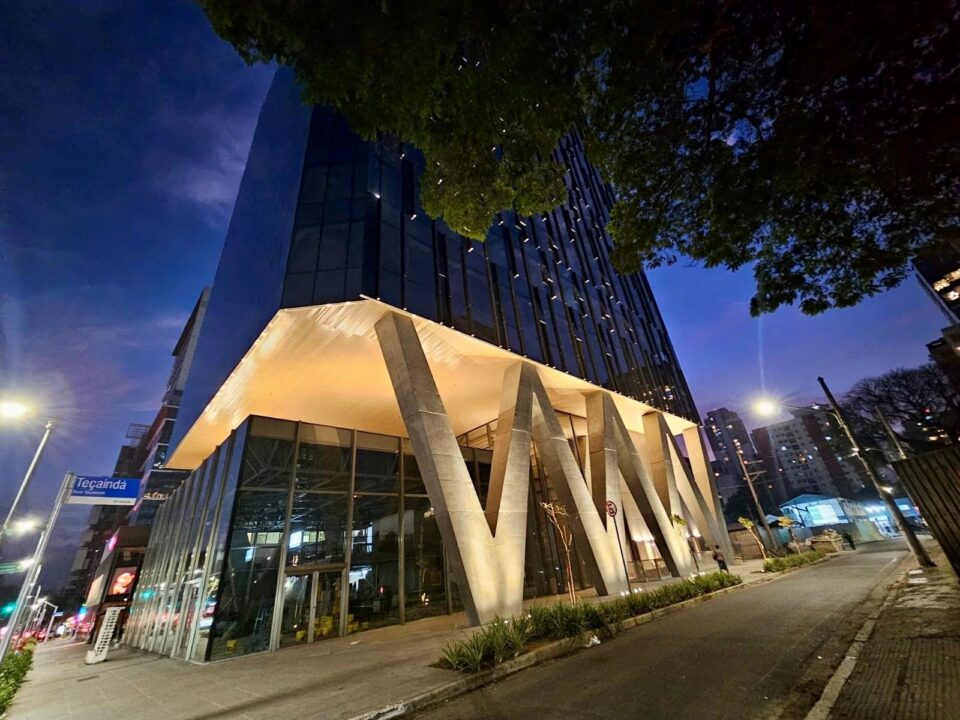

O HY Pinheiros é um empreendimento de edificação comercial que respira inovação e excelência arquitetônica, localizado na avenida Rebouças, no coração de São Paulo. Possui uma área construída de 18.248 m2, uma área privativa com 1.100 m2 de lajes e pavimentos tipos com vãos de 26 x 26 m que priorizam o aproveitamento do espaço através da criação de um vão livre e de vistas para os arredores. Durante o pico de execução do projeto, foram utilizadas cerca de 300 toneladas de equipamentos Doka fornecidos pela Ralky.
Com uma estrutura consideravelmente pesada, devido ao grande vão livre protendido acima do térreo, com três mezaninos e um quarto pavimento de alta complexidade, o projeto executado pela Construtora Porto Ferraz possuía vários desafios técnicos em fôrmas e escoramentos, pois, além da necessidade do alto volume de escoramentos para vencer o PD = 13,09 m, seus pilares inclinados foram idealizados em formato de “W”, contando com acaba- mento facetado de forma contínua e com variação de seção em todas as suas direções.
Soluções:
Para viabilizar a execução e os custos para o projeto, levando em consideração tais particularidades, foi necessária uma ação estratégica de divisão da concretagem em três etapas de altura e duas etapas sequenciais para melhor reaproveitamento das fôrmas.

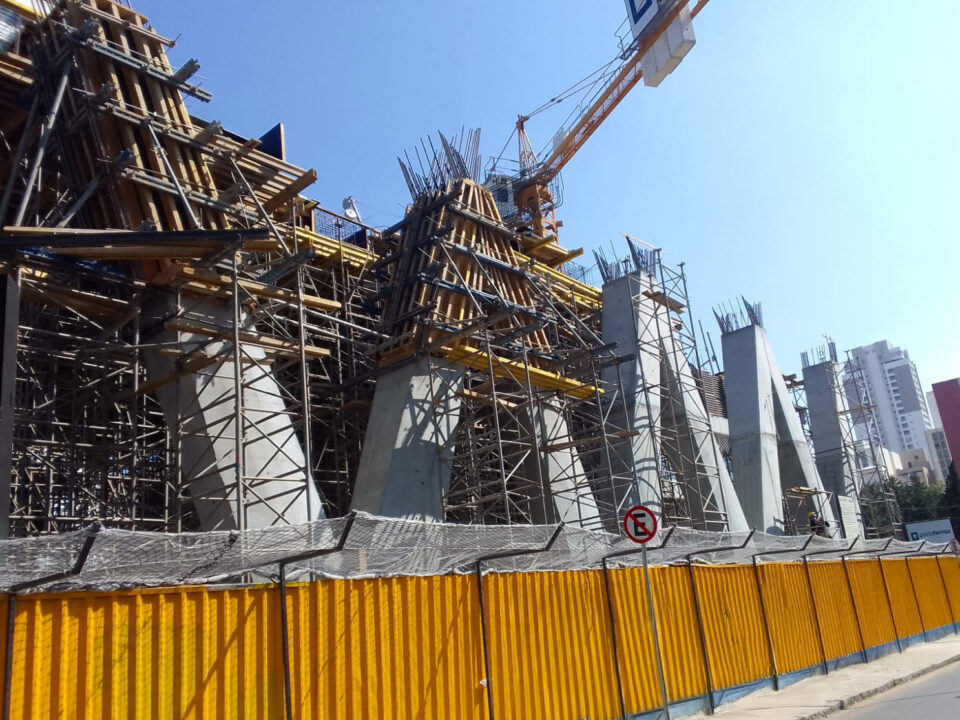

Na execução da fôrma dos pilares em W, o time técnico da Ralky utilizou, como solução, o sistema TOP 50 para realizar os detalhes arquitetônicos facetados e, com sua versatilidade, assimilar os requisitos geométricos necessários e estáticos, suportando a carga hidrostática da pressão do concreto.

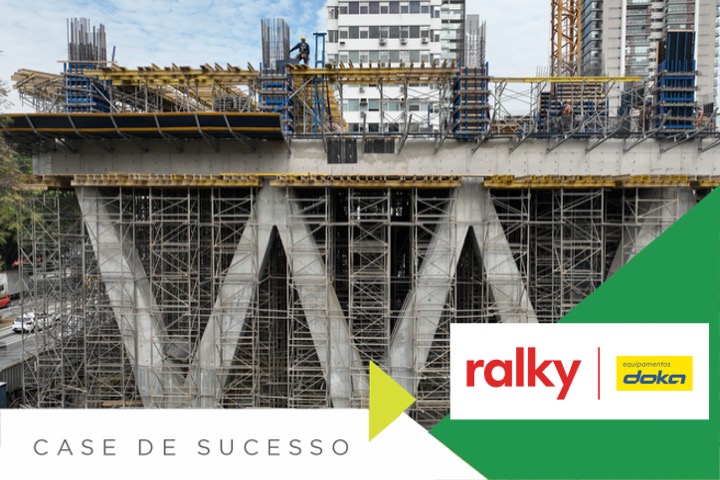

Devido ao elevado ângulo desses pilares, surgem grandes esforços horizontais na estrutura do próprio pilar e outro esforço cortante na viga de transição, em que há a mudança de direção desses pilares. Nesse caso, a viga que recebe essa mudança de seção chega a suportar quase 1.000 tf de tração, sendo necessária a protensão para o equilíbrio desses esforços. Essas vigas foram escoradas pelo sistema de torres de carga D2 da Doka. Esse sistema foi também utilizado como escoramento de alta capacidade de carga no PD, quádruplo de 13,09 m, e para solucionar o pavimento de transição, com vigas de aproximadamente 1,50 m de altura.
Na execução das demais estruturas de vigas e lajes, foram utilizados os sistemas de torres de carga D1 e Dokaflex, pela sua alta flexibilidade e produtividade na execução de lajes com grandes dimensões.
Na fundação, a Ralky ofereceu a Fôrma Frami para a execução dos blocos, sendo alguns casos com altura de até 3 m e com volume aproximado de 100 m3 de concreto.
Essas foram algumas das complexidades identificadas para a execução desse projeto, porém, graças aos sistemas utilizados combina- dos aos serviços personalizados oferecidos pela Ralky, o projeto foi executado dentro dos prazos estabelecidos pelo cliente.
Um dos serviços de destaque foi o “ready to use”, que ofereceu a montagem prévia das fôrmas especiais TOP 50 para os pilares em “W” com seus requisitos especiais.
Com o apoio e suporte da equipe altamente qualificada da Ralky, os equipamentos utiliza- dos foram previamente montados e entregues prontos para uso, evitando, assim, imprevistos e dificuldades que normalmente existem em montagens tão complexas no canteiro de obras.
O sucesso das soluções Doka oferecidas pela Ralky contribuiu para a perfeita execução do projeto, acelerando os processos e reduzindo custos e tempo de locação dos equipamentos com total segurança para a equipe da Porto Ferraz.
O resultado foi o reconhecimento do empreendimento no mercado. Em outubro de 2024, a Cia. de Engenharia Civil (CEC), responsável pelo cálculo estrutural, recebeu o Prêmio Talento Estrutural 2024 na categoria Edificações pelo projeto da engenheira Jessica Tarenzi.
Equipamentos Utilizados:
- Sistemas de Fôrmas Frami
- TOP50
- Sistemas de escoramento com torres de carga D2 / Dokaflex / torre de carga D1
- Serviços: projetos / assistência técnica / ready to use / entrega “just in time”
Sobre a Ralky
A Ralky é uma empresa brasileira com 47 anos de experiência, especialista em sistemas, serviços e soluções personalizadas de engenharia para a construção civil.
Em 2021, dando continuidade à sua estratégia de comprometimento com a excelência e foco em atender às necessidades da construção moderna, a Ralky adquiriu as operações da Doka Brasil e a representação nacional e exclusiva da marca, mundialmente reconhecida por suas soluções em fôrmas, escoramentos e andaimes.
Hoje, com mais de 150 colaboradores e 400 clientes ativos em diversos segmentos, a empresa tem se empenhado em garantir agilidade, ótimo custo-benefício e facilidade de montagem dos seus equipamentos, aliados à máxima qualidade e inovação para impulsionar o setor de construção civil no Brasil.
